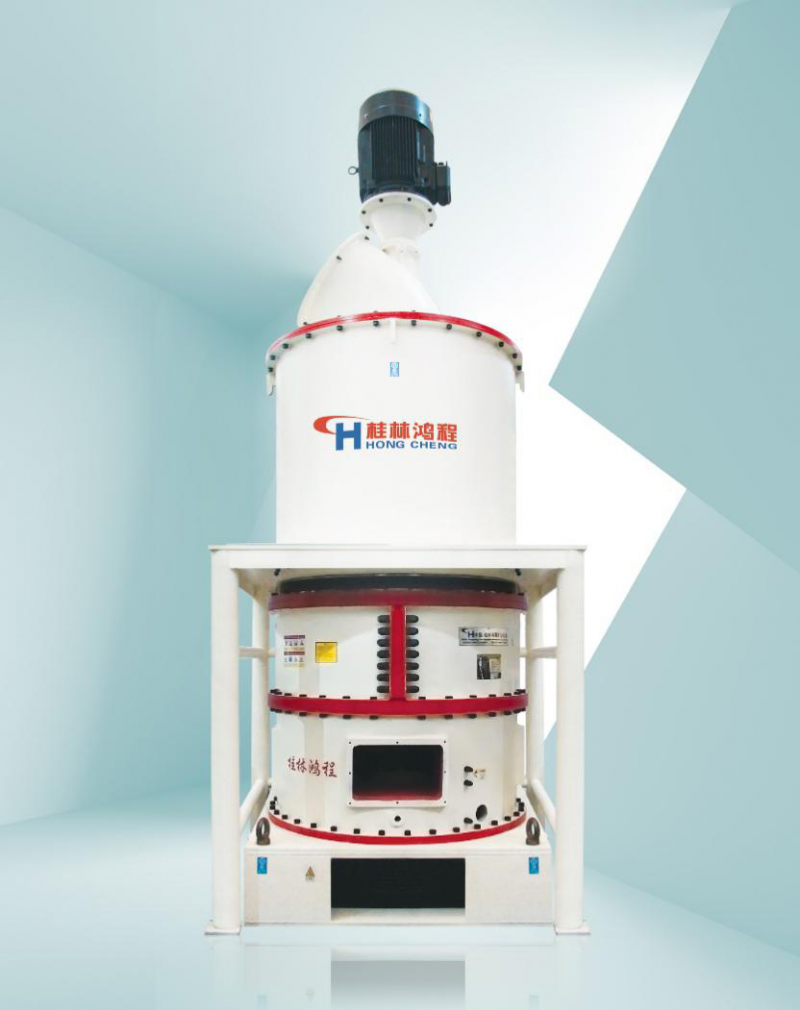

1 HCH超细环辊磨粉机
供图单位：桂林鸿程矿山设备制造有限责任公司
HCH超细环辊磨粉机制粉原理：
物料经颚式破碎机破碎成小于10mm的物料，经斗式提升机提升到储料斗，再由给料机定量送入主机腔进行研磨，主机腔内安装在转盘上的磨辊绕中心轴旋转，磨辊与磨辊销之间存在很大的活动间隙，在离心力的作用下磨辊水平向外摆动，从而使磨辊压紧磨环，磨辊同时绕磨辊销自转。物料通过磨辊与磨环之间的间隙，因磨辊的滚碾而达到粉碎和研磨作用，磨辊分为4层布置（其中HCH780是3层布置），物料通过第一层磨辊与磨环间为一次粉碎，接着通过第二、三、四层为二次、三次、四次粉碎，因此，物料得到充分的粉碎研磨，得到的产品细度细。磨碎的粉末由于重力作用落到底盘上，并在鼓风机的气流作用下被吹到主机上方的分级机进行分筛，细度过粗者仍落入主机内重磨，细度合乎规格者随风流入脉冲除尘器，收集后经卸料阀排出即为成品，净化后的气流经脉冲除尘器上方余风管流入鼓风机，风路是循环的，除鼓风机至研磨室为正压外，其余管路内气流均在负压下流动，室内卫生条件较好。由于物料所含水分在研磨时受热蒸发为气体，管路中各法兰接合处、进料口等处泄入的气体导致循环风路中的风量增加，这些增加的风量经鼓风机和主机之间的风箱接口排入大气。

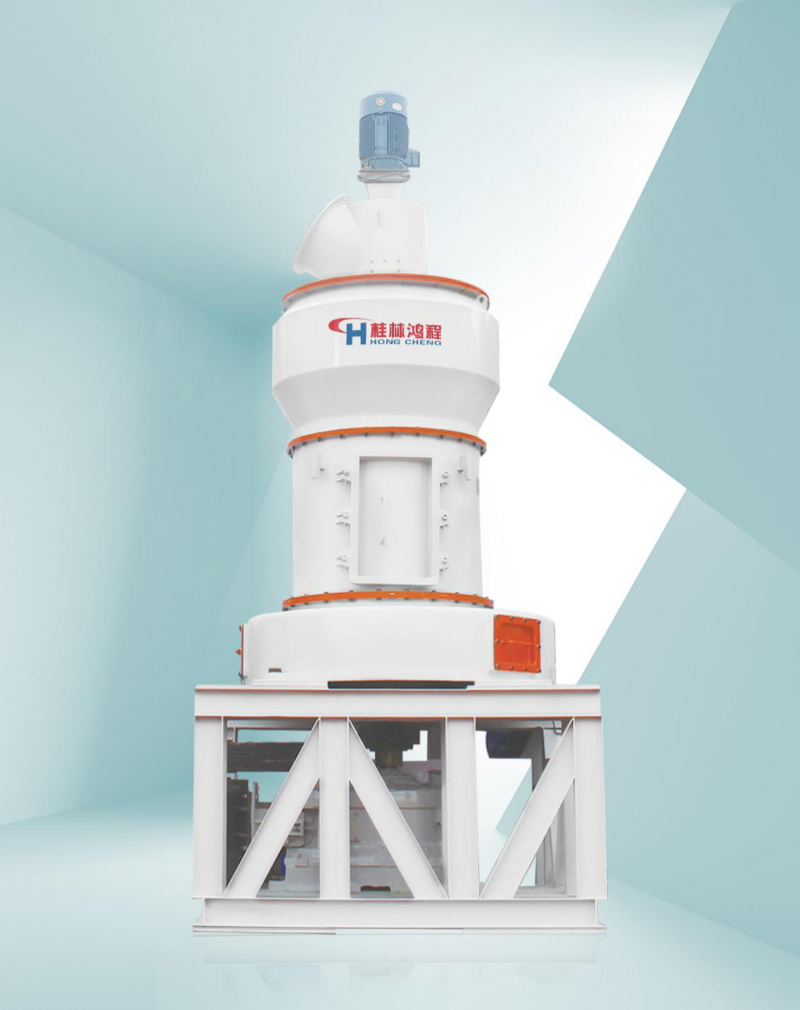

2 HC大型摆式磨粉机
供图单位：桂林鸿程矿山设备制造有限责任公司
HC大型摆式磨粉机制粉原理：
原料由专用车辆运送至半敞开式原料棚，再由铲车铲至下料斗，经破碎机进行破碎至小于40mm，物料经提升机提升至磨机前的储料斗；储料斗落料出来由给料机将物料均匀的送入主机进行粉磨。粉磨过程中合格的产品经分级机分级筛选后由管道进入脉冲收尘器，经脉冲收尘器收集后，产品经脉冲收尘器下端的卸料口排出。统一输送至储粉仓。本系统设计为开路系统，粉尘收集为全脉冲收集，脉冲收集效率99.9%，磨机产量必然提高，而且更具环保性能。成品部分，用户可根据实际工艺进行下一套工序深加工。HC超大型磨粉机的单台产量较大，无法用人工包装，须输送至储粉罐后再包装。

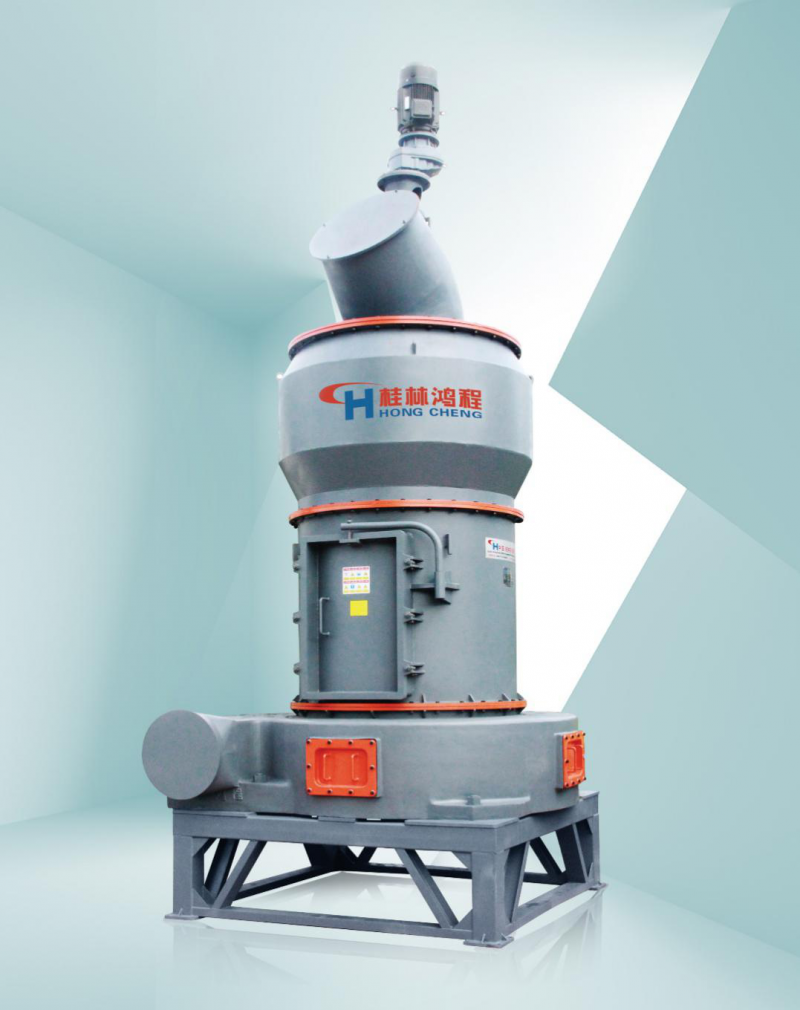

3 HCQ改进型磨粉机
供图单位：桂林鸿程矿山设备制造有限责任公司
HCQ改进型磨粉机制粉原理：
原料由专用车辆运送至半敞开式原料棚，再由铲车铲至下料斗，经破碎机进行破碎至小于40mm，物料经提升机提升至磨机前的储料斗；储料斗落料出来由给料机将物料均匀的送入主机进行粉磨。粉磨过程中合格的产品经分级机分级筛选后由管道进入脉冲收尘器，经脉冲收尘器收集后，产品经脉冲收尘器下端的卸料口排出。统一输送至储粉仓。本系统设计为开路系统，粉尘收集为全脉冲收集，脉冲收集效率99.9%，磨机产量必然提高，而且更具环保性能。成品部分，用户可根据实际工艺进行下一套工序深加工。HC超大型磨粉机的单台产量较大，无法用人工包装，须输送至储粉罐后再包装。

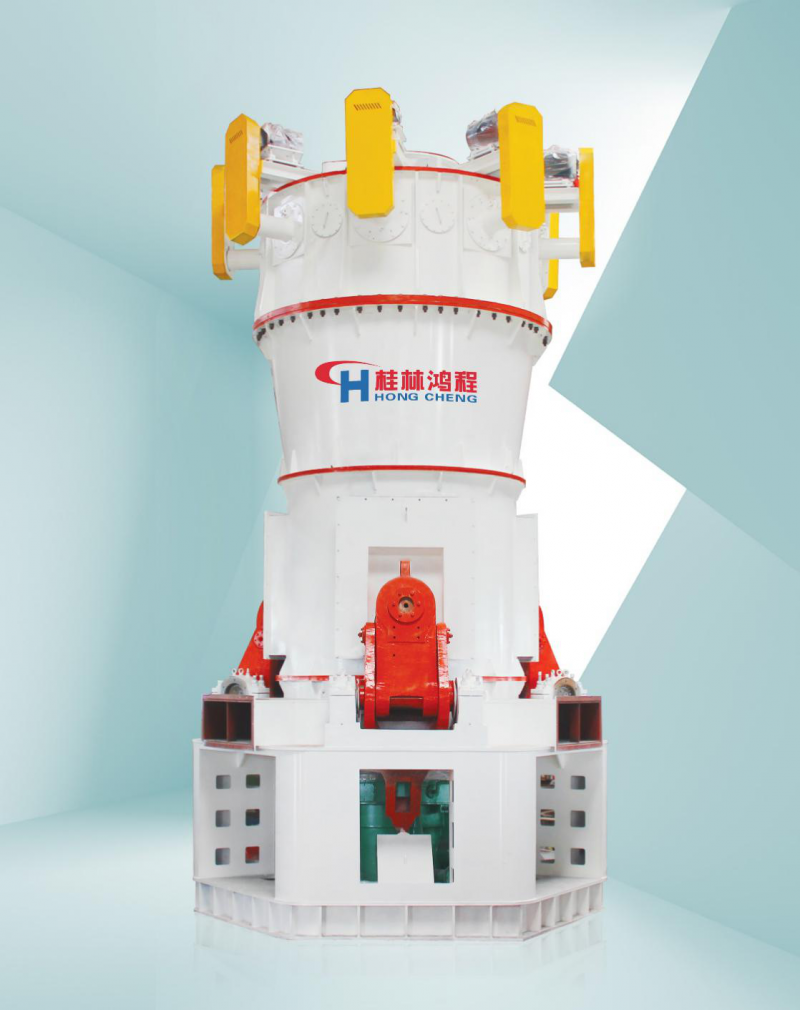

4 HLM立式磨粉机
供图单位：桂林鸿程矿山设备制造有限责任公司
HLM立式磨粉机制粉原理：
电动机驱动减速机带动磨盘转动，需粉磨的物料由锁风喂料设备送入旋转的磨盘中心，在离心力作用下，物料向磨盘周边移动，进入粉磨辊道。在磨辊压力的作用下，物料受到挤压、研磨和剪切作用而被粉碎。同时，热风从围绕磨盘的风环高速均匀向上喷出，粉磨后的物料被风环处的高速气流吹起，一方面把粒度较粗的物料吹回磨盘重新粉磨，另一方面对悬浮物料进行烘干，细粉则由热风带入分级机器进行分级，合格的细粉随同气流出磨，由收尘设备收集下来即为产品，不合格的粗粉在分级机器叶片作用下重新落至磨盘，与新喂入的物料一起重新粉磨，如此循环，完成粉磨作业全过程。

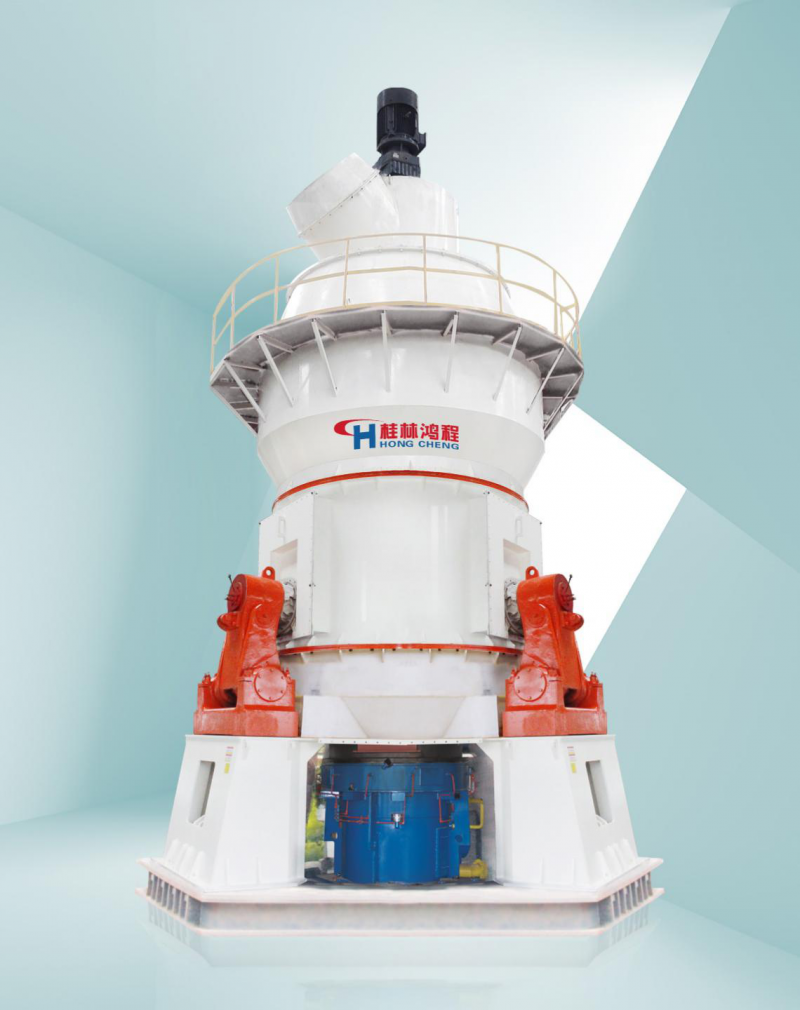

5 HLMX超细立式磨粉机
供图单位：桂林鸿程矿山设备制造有限责任公司
HLMX超细立式磨粉机制粉原理：
电动机驱动减速机带动磨盘转动，需粉磨的物料由锁风喂料设备送入旋转的磨盘中心，在离心力作用下，物料向磨盘周边移动，进入粉磨辊道。在磨辊压力的作用下，物料受到挤压、研磨和剪切作用而被粉碎。同时，风从围绕磨盘的风环高速均匀向上喷出，粉磨后的物料被风环处的高速气流吹起，把粒度较粗的物料吹回磨盘重新粉磨，细粉则由风带入分级机器进行分级，合格的细粉随同气流出磨，由收尘设备收集下来即为产品，不合格的粗粉在分级机器叶片作用下重新落至磨盘，与新喂入的物料一起重新粉磨，如此循环，完成粉磨作业全过程。混入物料的铁块等杂物随物料运动到磨盘的边缘时，由于自身重量大，不能被风吹起，落入磨机下腔被刮板机刮入排渣口排出，可有效保证成品品质。多头选粉机转子转速易调节，可获得多种规格的合格产品。
